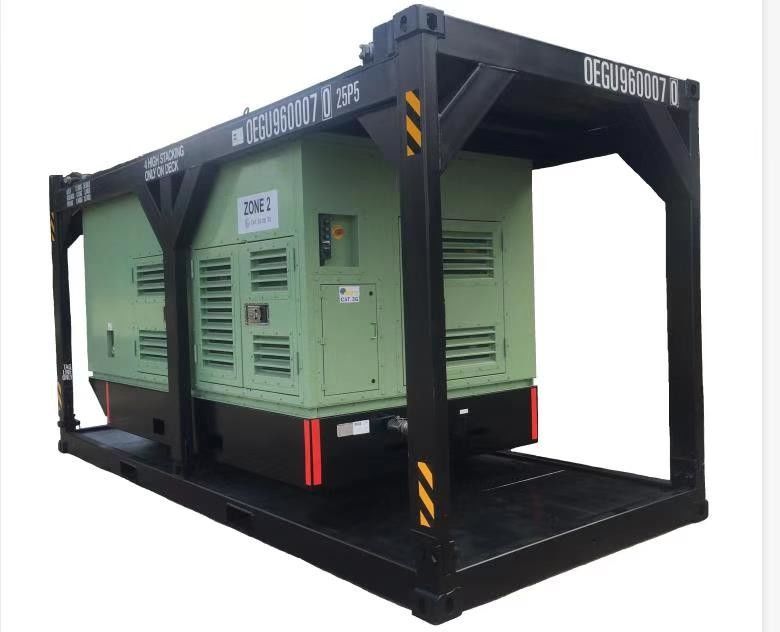

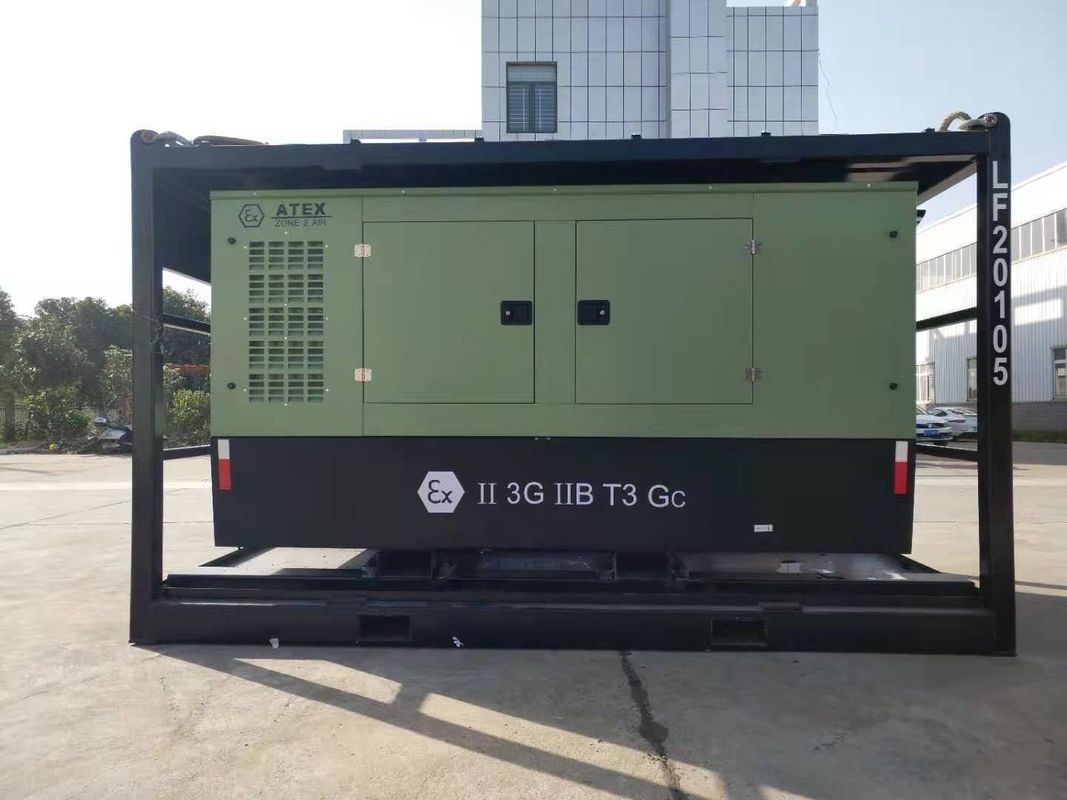

10000psi ATEX ZONE 2 고압 펌프 단위 폭발 방지 물 펌프

10000psi ATEX ZONE 2 고압 펌프 유닛 방폭 워터 펌프 해상용

세부 정보:

1. 동력단 크랭크축 하우징은 주철로 제작되었습니다. 알루미늄 합금보다 더 튼튼합니다.

2. 크로스 헤드는 Babbitt 경합금으로 제작되었습니다. 산업 디자인으로 긴 수명을 자랑합니다.

3. 유압단 펌프 헤드는 경합금 40Cr로 제작되었습니다. 청소 작업에 지속적으로 사용할 수 있습니다.

4. 모든 유압단은 쉽게 분해할 수 있도록 설계되어 부품이 파손될 경우 쉽게 수리할 수 있습니다.

5. 일부 실외 사용 목적을 위해 디젤 엔진 또는 가솔린 엔진으로 구동할 수 있습니다.

7. 방폭형 디젤 엔진은 해상에서 사용할 수 있습니다.

8. 광산 지역은 2구역 유형으로 사용할 수 있습니다.

10000psi ATEX ZONE 2 고압 펌프 유닛 방폭 워터 펌프 해상용

다음과 같은 특징:

기본 구조 및 작동 원리

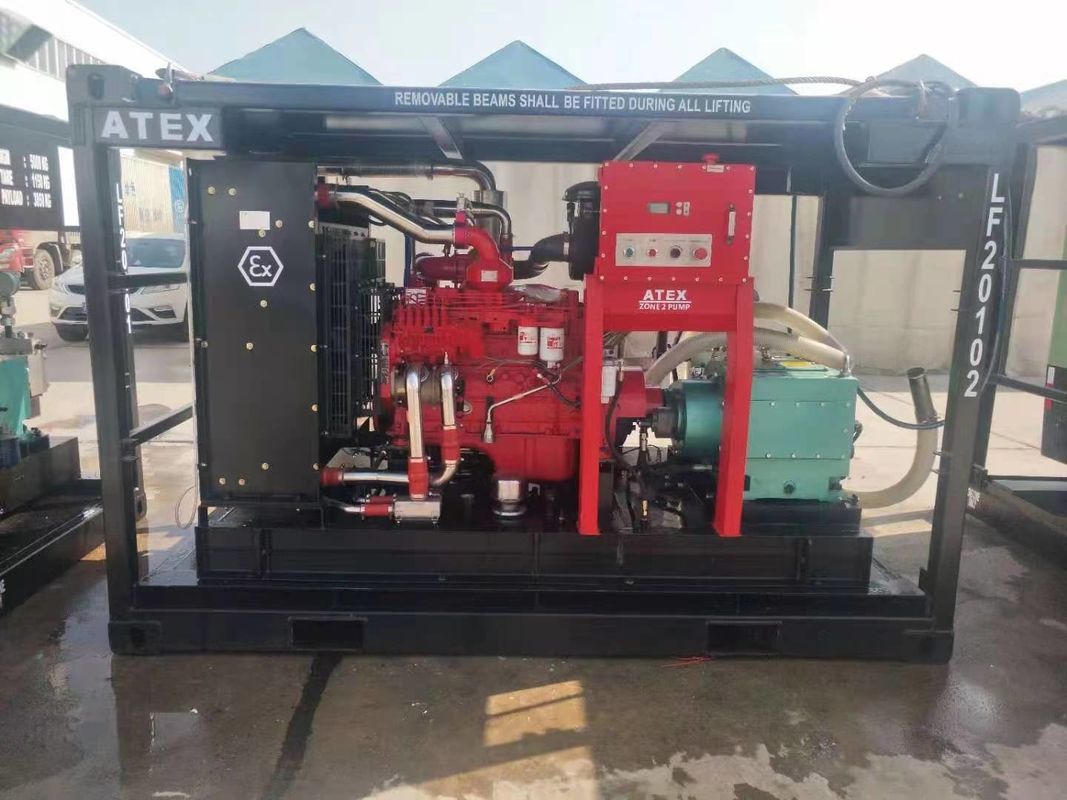

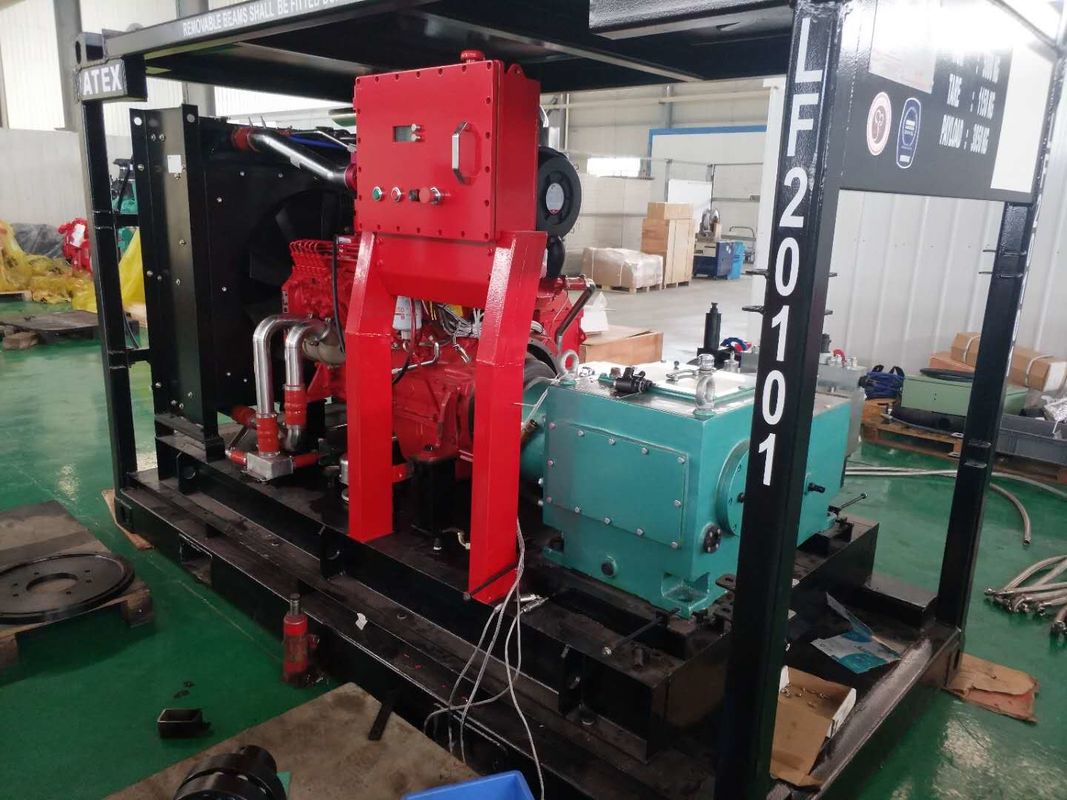

이 기계는 주로 고압 왕복 펌프, 동력 장치(2구역 디젤 엔진) 및 청소 부속품으로 구성됩니다.

1, 고압 왕복 펌프:

이 펌프는 수평 삼중 플런저 펌프로, 전동기에 의해 구동되며 동력단과 유체단으로 나눌 수 있습니다.

동력단

이 부분은 벨트 풀리 크랭크축 및 연결봉으로 구성됩니다. 벨트와 벨트 풀리의 회전을 통해 전동기는 속도를 줄이고 크랭크축을 회전시킵니다. 그런 다음 크랭크 링크 메커니즘은 회전 운동을 직선 왕복 운동으로 변환합니다.

(2) 유체단 (그림 2)

이 부분은 플런저 슈트, 고압 실린더, 펌프 본체, 흡입 및 배출 밸브로 구성됩니다. 케이스 본체에 고정된 고압 실린더에서 연결봉은 플런저가 왕복 운동을 하도록 구동하여 실린더의 내부 부피를 주기적으로 변경합니다. 흡입 스트로크에서 실린더 본체의 내부 용량이 팽창하고 배출 밸브가 닫히고 부분 진공이 형성됩니다. 대기압의 영향과 함께 작동 매체가 흡입 밸브에서 고압 실린더로 강제로 유입됩니다. 배출 스트로크에서 흡입 밸브가 닫힙니다. 플런저 피스톤은 작동 매체를 배출 밸브에서 펌프 본체로, 그리고 압력 조절 밸브로 압착한 다음 고압 튜브를 통해 스프레이 건으로 이동하여 저항을 통해 고압 수류가 형성됩니다.

펌프 오른쪽에 장착된 릴리프 밸브(그림 3)는 과압으로부터 시스템을 보호하도록 설계되었습니다.

디젤 산업용 고압 세척기 파이프라인 청소용 고압 세척기, 이 장비는 파이프 내부에 들어가기 위해 백플러시 노즐을 사용해야 합니다. 노즐은 열교환기 파이프보다 작아야 합니다.

고압 세척기를 시작하면 백플러시 노즐이 수류 추진력에 의해 파이프 자체로 들어갈 수 있습니다.

그런 다음 노즐 수류가 파이프 내부를 청소할 수 있습니다.
